通過上期中興三原的分享，我們了解了失重秤適用于水泥、石灰粉、煤粉、活性炭等微細物料的控制配料。它是一種間斷給料連續出料的稱重設備，采用矢量控制，可達到較高的控制精度，結構簡單、密封性能好，而且還可以根據用戶的實際需求靈活定制。所以在粉料控制時相對于用螺旋秤來控制的設備是有相當大的優勢的。這期與大家分享失重秤儀表的設定說明、操作、稱重傳感器接線。

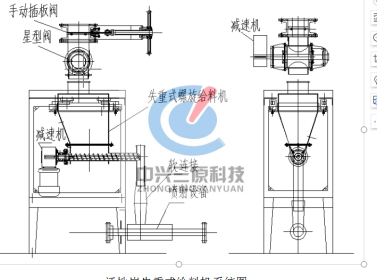

一、 儀表設定說明

（1） Auto：自動代表儀表自動進行PID調節，如果不選擇自動，那么代表儀表設定的是給料機的速度；

（2） EXT：外給代表儀表接收外部給定的流量信號，假如不選擇外給，代表儀表設定給料機的速度或者流量；

（3） 儀表設定給料機的速度：自動和外給都不要選擇，按響應的鍵，可以直接調理變頻器的速度；

說明：當設備正常運行的時候，自動燈和外給燈都需要亮（按相應的鍵），此時代表集控室來設定活性炭給料機的流量，此時流量恒定，速度波動，但是因為下料不暢，可能會波動比較大。

如果需求DCS直接控制變頻器的速度，將儀表背部的接線端子上的AI信號，直接和儀表給變頻器的AO信號短接，代表DCS的4-20ma直接給變頻器，對應0-50Hz，此時速度恒定，可是流量不恒定

二、  儀表操作（結合具體儀表操作）

（1）   主界面，第一行顯示為累計重量，第二行顯示的為每小時流量，第三行顯示的為料斗里面活性炭的凈含量。

（2）  將料斗內活性炭排空，停止設備，此時第三行凈重顯示應該為：0，如果不是零，按以下操作：鍵盤上的“menu”鍵—向下的箭頭到“體系校準”—按“ent”鍵確認—選擇零位校準—按“ent”鍵確認—按“ent”鍵確認。

校準完畢以后，一直按“menu”鍵回到主界面，此時界面上凈重應該顯示為：0

（3）用電子秤稱一部分活性炭，大概7-8公斤，注意是凈重，然后把活性炭倒入料斗，此時料斗凈重應該顯示活性炭的重量，如果顯示的凈重和稱出來的不一樣，按以下操作：鍵盤上的“menu”鍵—向下的箭頭到“體系校準”—按“ent”鍵確認—選擇加裝校準—輸入活性炭的重量—按“ent”鍵確認—按“ent”鍵確認。

校準完畢以后，一直按“menu”鍵回到主界面，此時界面上凈重應該顯示為剛才稱出來的重量。

（4）  記下來儀表上面顯示的總累積量，然后每次加裝的活性炭，最好也記錄下來重量，運行幾天以后，檢查以下總累計量是否和人工加載的重量相同。

（5） 活性炭給料機為精密儀器，需求經常校準，校準的時候，按照上面的二，三步驟校準即可。

三、  稱重傳感器接線

（1）   稱重傳感器四根線，紅（激勵正），黑（激勵負），綠（信號正），白（信號負），其中激勵為直流10V，反饋信號為0-20mv信號

（2）   每臺給料機有四個稱重傳感器，安裝完傳感器以后，將傳感器的線接入現場接線盒，先將激勵線接好，然后用萬用表分別量取取四個傳感器的信號值，看是否有明顯偏差，然后單獨量每一個傳感器，同時用手壓一下該傳感器所在的位置，信號值應當增大，然后松手，信號值應當回到初始值，此時代表傳感器安裝正確，假如信號不增大，或者信號值不恢復，說明傳感器安裝不對

（3） 四個傳感器都量完以后，接入接線盒，此時用萬用表量取總體的信號值，然后再用手隨意壓傳感器，看信號值是否增大，松手后信號值是否恢復，假如能夠恢復，代表傳感器沒有問題。

備注：

因為活性炭給料機流量偏�。╧g/h） ），每秒鐘才1-2g的流量，因此在實際使用過程中，受物料（下料不暢）或者現場影響（震動過大），流量會有波動，屬于正�，F(xiàn)象，如果流量顯示異常，需要檢查稱重傳感器。
